Eskalator sudah menjadi bagian yang tidak terpisahkan dari berbagai bangunan modern, mulai dari pusat perbelanjaan, stasiun, bandara, hotel, hingga gedung perkantoran. Kehadirannya membantu mobilitas pengunjung menjadi lebih cepat, nyaman, dan efisien, terutama pada area dengan lalu lintas orang yang tinggi. Di balik pengoperasiannya yang terlihat sederhana, terdapat berbagai komponen utama pada eskalator yang bekerja secara terintegrasi. Setiap bagian memiliki fungsi masing-masing untuk memastikan eskalator dapat bergerak dengan stabil, aman, dan sesuai standar keselamatan. Jika Anda bekerja sebagai teknisi, pemahaman komponen utama pada eskalator menjadi aspek penting untuk memastikan keselamatan fasilitas bangunan ini. Dengan mengetahui fungsi setiap bagian, proses inspeksi, perawatan, hingga identifikasi potensi kerusakan dapat dilakukan lebih cepat sehingga risiko kecelakaan maupun downtime operasional dapat diminimalkan.
Fungsi Eskalator dalam Bangunan Modern
Eskalator berfungsi sebagai sarana transportasi vertikal yang memindahkan orang secara terus-menerus antar lantai tanpa perlu berhenti seperti lift. Sistem ini sangat efektif untuk menangani mobilitas tinggi pada bangunan dengan jumlah pengunjung yang besar. Selain meningkatkan efisiensi pergerakan, eskalator juga membantu mengurangi kepadatan pada area tertentu, mempercepat arus pengunjung, serta meningkatkan kenyamanan pengguna. Agar fungsi tersebut berjalan optimal, seluruh komponen eskalator harus bekerja dengan presisi dan selalu berada dalam kondisi layak operasi sesuai standar keselamatan.

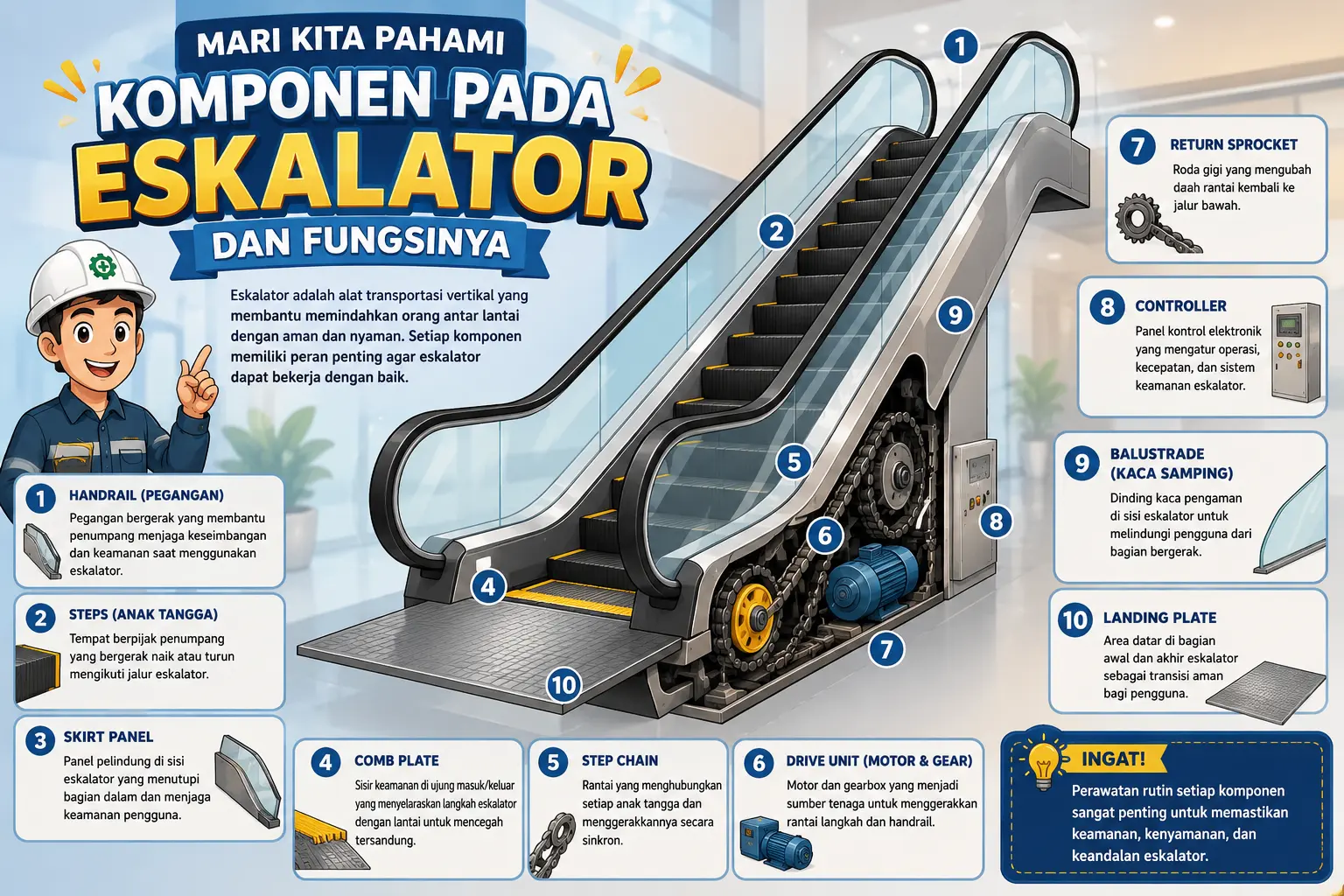

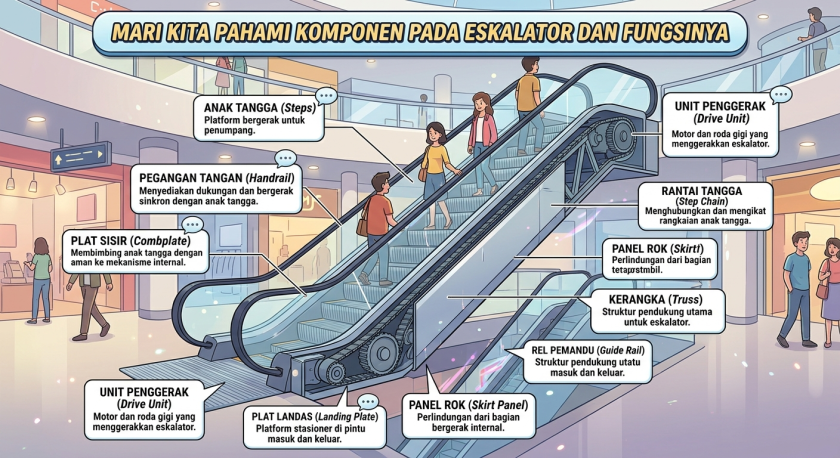

Komponen Utama pada Eskalator
1. Kerangka atau Frame
Frame merupakan struktur utama yang menopang seluruh bagian eskalator. Komponen ini biasanya dibuat dari baja berkekuatan tinggi dan tahan terhadap tekanan minimal 30 kg pada bidang luas 10 cm2 . Komponen ini juga harus ditopang minimal dua balok di ujung atas dan bawah konstruksi bangunan yang mana wajib dilapisi karet peredam untuk menghilangkan getaran.
2. Ruang Mesin dan Lekuk Dasar
Ruang mesin berada di bagian atas eskalator dan menjadi tempat berbagai komponen penggerak seperti motor, gearbox, rem, hingga sistem transmisi. Sementara itu, lekuk dasar (pit) berada di bagian bawah sebagai ruang bagi putaran rantai dan mekanisme anak tangga. Kedua komponen ini wajib memiliki ukuran minimal 0,3 m2 dengan salah satu sisinya lebih dari 500 mm. Kemudian, penerangan pada komponen ini paling kecil 100 lux yang mana harus sudah dilengkapi jalan masuk yang aman.
3. Peralatan Penggerak
Peralatan penggerak terdiri dari motor listrik, gearbox, sprocket, rantai penggerak, sabuk transmisi, serta sistem pengereman. Seluruh komponen ini bekerja bersama untuk menghasilkan pergerakan anak tangga secara stabil dengan kecepatan yang telah ditentukan. Komponen utama pada eskalator ini dilarang menggerakkan dua atau lebih alat. Kondisi motor, pelumasan gearbox, hingga ketegangan rantai perlu diperiksa secara rutin karena berpengaruh langsung terhadap performa dan umur pakai eskalator.
4. Anak Tangga
Anak tangga merupakan bagian yang bergerak dan membawa penumpang. Disusun berderet dan berangkai satu sama lain serta dibuat dari aluminium atau plat baja dengan permukaan bergerigi agar memberikan daya cengkeram yang baik dan mengurangi risiko tergelincir. Ukuran anak tangga harus memiliki lebar minimal 400 mm, panjang 560 mm, dan maksimal tinggi 240 mm. Setiap anak tangga harus dibuat mampu menahan beban minimal 0,057 kg/cm2 . Setiap anak tangga dihubungkan menggunakan rantai sehingga dapat bergerak secara berkesinambungan mengikuti lintasan eskalator.
5. Bidang Landas
Bidang landas adalah area datar yang tidak bergerak dan berada di kedua ujung sebagai tempat masuk dan keluar penumpang. Bagian ini memberikan ruang bagi pengguna untuk naik maupun turun dengan aman sebelum berpindah ke anak tangga yang bergerak. Komponen bidang landas ini harus rata atau paling tidak memiliki perbedaan ketinggian maksimal 7 mm. Area bebasnya minimal 160 mm dari sisi terluar ban pegangan serta maksimal panjang 2500 mm.
6. Dinding Pelindung
Dinding pelindung berfungsi sebagai pembatas antara pengguna dengan mekanisme internal eskalator. Terdiri dari pelindung samping dan pelindung bawah. Pelindung samping adalah pasangan palet di sepanjang lintasan yang wajib memiliki tinggi minimal 750 mm dan maksimal 1100 mm. Distribusi kekuatan sampingnya minimal 58,5 kg/m dan minimal tekanan vertikal 73 kg/m. Sementara itu, pelindung bawah merupakan dinding pelat penutup badan pada kedua sisi anak tangga. Pelindung ini tidak boleh lebih dari 4 mm apabila tekanannya 50 kg. Materialnya umumnya menggunakan kaca tempered atau panel logam yang memiliki kekuatan tinggi.
7. Ban Pegangan
Ban pegangan merupakan bagian yang membantu pengguna menjaga keseimbangan selama menggunakan eskalator. Komponen ini bergerak dengan kecepatan yang sama dengan anak tangga sehingga pengguna dapat berpegangan secara nyaman. Lebar ban pegangan minimal 70 mm dan maksimal 100 mm. Permukaannya harus tetap bersih, elastis, dan bebas dari kerusakan agar tidak mengganggu keselamatan maupun kenyamanan pengguna.
8. Lintasan Luncur (Void)
Lintasan luncur merupakan konstruksi bangunan permanen sebagai tempat eskalator dipasang. Komponen ini tidak boleh digunakan sebagai tempat penyimpanan barang. Pada lintasan luncur, wajib diberi penerangan minimal 50 lux dan wajib ditutup dengan bahan tidak mudah pecah. Tinggi permukaan anak tangga dengan bangunan lain minimal 2300 mm. Kemudian, jarak antara pagar pengaman dengan pelindung maksimal 120 mm. Sementara itu, tinggi pagar pengaman minimal harus 100 mm dari permukaan ban pegangan.
Komponen Anak Tangga Eskalator
Anak tangga eskalator sendiri terdiri atas beberapa bagian penting, seperti tapak bergerigi (tread), riser, roda depan dan belakang, poros, serta rantai penghubung. Seluruh komponen tersebut bekerja bersama agar setiap anak tangga dapat bergerak stabil mengikuti lintasan rel. Kerataan anak tangga sebelum masuk dan setelah keluar dari plat sisir minimal 600 mm. Kemudian, harus memiliki 4 buah roda yang tidak pecah dan bisa berjalan dengan baik di rel jalur lintas. Permukaan anak tangga ini tidak boleh licin dan harus rata serta padat, sehingga sering dibuat melalui plat baja maupun aluminium. Keausan pada roda, kerusakan rantai, maupun deformasi permukaan anak tangga dapat meningkatkan risiko getaran, suara berlebih, hingga kegagalan mekanis. Oleh karena itu, inspeksi visual dan pengukuran kondisi komponen perlu dilakukan secara berkala oleh teknisi eskalator.
Sistem Handrail Eskalator
Sistem handrail terdiri dari ban pegangan, rel pemandu, roller, mekanisme penggerak, hingga sistem penegang (tension device). Seluruh komponen tersebut memastikan handrail bergerak sinkron dengan kecepatan anak tangga. Perbedaan kecepatan antara handrail dan anak tangga dapat mengurangi kenyamanan bahkan membahayakan pengguna. Pemeriksaan terhadap tingkat keausan, tegangan handrail, serta kondisi roller menjadi bagian penting dalam program perawatan eskalator.
Sistem Kelistrikan dan Kontrol
Sistem kelistrikan merupakan pusat kendali operasional eskalator. Komponen ini meliputi panel kontrol, motor listrik, sensor keselamatan, limit switch, emergency stop, overload protection, hingga berbagai perangkat pengaman lainnya. Seluruh sistem kontrol bekerja secara otomatis untuk memantau kondisi operasional eskalator. Ketika terdeteksi adanya gangguan, seperti beban berlebih, rantai putus, atau kecepatan tidak normal, sistem akan menghentikan operasi guna mencegah terjadinya kecelakaan.
Peran Teknisi dalam Keselamatan Operasional Eskalator
Setelah memahami berbagai komponen utama pada eskalator, dapat diketahui bahwa setiap bagian memiliki fungsi yang saling berkaitan. Komponen yang berkualitas, terawat, dan berfungsi dengan baik akan memastikan eskalator beroperasi secara aman, stabil, serta sesuai dengan standar keselamatan yang berlaku. Di sinilah peran Anda sebagai teknisi menjadi sangat penting. Teknisi tidak hanya bertugas memperbaiki kerusakan, tetapi juga melakukan inspeksi, pengujian, pelumasan, penyetelan, hingga memastikan seluruh sistem pengaman bekerja sebagaimana mestinya. Kemampuan dalam mengenali tanda-tanda keausan maupun potensi kegagalan komponen menjadi faktor utama untuk mencegah terjadinya gangguan operasional dan risiko kecelakaan.
