Bekerja dengan sistem kelistrikan tegangan tinggi, mengharuskan Anda waspada akan risiko keselamatannya. Arc flash atau dikenal dengan busur listrik jadi potensi bahaya yang cukup mematikan saat menggunakan trafo distribusi. Fenomena tersebut bisa terjadi secara tiba-tiba dan menghasilkan panas ekstrem, tekanan tinggi, serta lontaran logam cair yang membahayakan pekerja maupun peralatan di sekitarnya. Oleh karena itu, analisis risiko arc flash menjadi langkah penting untuk mengidentifikasi tingkat bahaya, menentukan prosedur kerja yang aman, serta memastikan perlindungan maksimal bagi personel yang bekerja pada instalasi listrik, khususnya trafo distribusi.
Pengertian Arc Flash

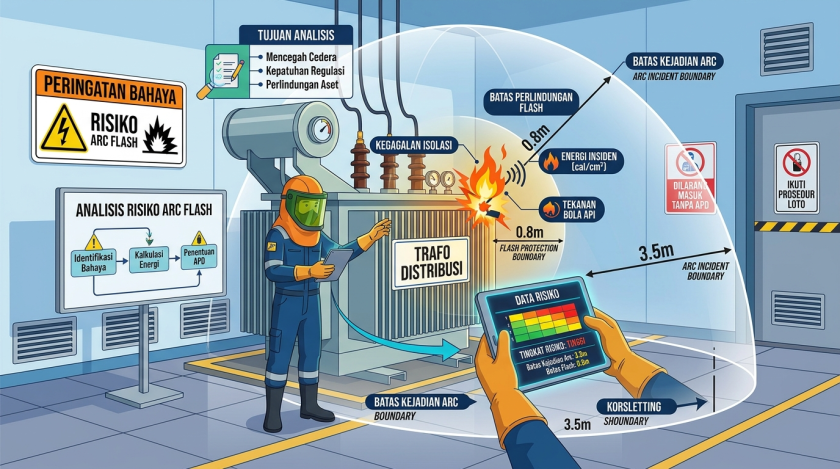

Arc flash adalah pelepasan energi listrik dalam bentuk busur api yang terjadi akibat adanya hubungan arus pendek melalui udara antara dua konduktor atau antara konduktor dengan ground. Peristiwa ini menghasilkan suhu yang dapat mencapai sekitar 19.000°C, disertai gelombang tekanan, cahaya yang sangat terang, serta serpihan logam panas yang dapat melukai pekerja dalam hitungan detik. Pada trafo distribusi, umumnya terjadi saat proses inspeksi, pemeliharaan, pengujian, atau pengoperasian panel listrik ketika masih bertegangan. Melalui analisis risiko, perusahaan Anda dapat mengetahui besarnya energi insiden (incident energy), menentukan batas aman bekerja (arc flash boundary), serta memilih alat pelindung diri (APD) yang sesuai berdasarkan standar keselamatan.
Penyebab Arc Flash pada Trafo Distribusi
1. Isolasi Kabel yang Sudah Rusak
Sebagai penghantar listrik, seiring berjalannya waktu, isolasi kabel bisa retak, getas, atau rusak akibat usia, panas berlebih, kelembapan, maupun paparan bahan kimia. Hal ini bisa memicu arus listrik melompat melalui udara dan menimbulkan arc flash.
2. Adanya Kotoran pada Perangkat
Debu, minyak, uap air, hingga kontaminasi logam dapat menurunkan kemampuan isolasi pada peralatan listrik. Kotoran yang menumpuk di permukaan panel atau trafo dapat menjadi jalur penghantar listrik yang memicu percikan busur.
3. Kontak Langsung dengan Tegangan Listrik Tinggi
Kontak antara peralatan, alat kerja, atau bagian tubuh Anda dengan konduktor bertegangan tinggi dapat memicu hubungan arus pendek yang menghasilkan arc flash. Risiko ini sering terjadi ketika pekerjaan dilakukan tanpa prosedur pengamanan yang memadai.
4. Human Error atau Kesalahan Pengoperasian Oleh Manusia
Misalnya, salah melakukan switching, menggunakan peralatan yang tidak sesuai, mengabaikan prosedur lock out tag out (LOTO), atau bekerja tanpa APD yang tepat. Melalui analisis risiko arc flash, potensi kesalahan manusia dapat diidentifikasi sehingga perusahaan dapat menyusun prosedur kerja yang lebih aman.
5. Kegagalan Peralatan
Komponen seperti circuit breaker, relay proteksi, koneksi kabel, maupun sakelar yang mengalami kerusakan dapat menyebabkan gangguan listrik yang berkembang menjadi arc flash.
6. Masuknya Benda Asing
Hewan kecil, serangga, ranting, maupun benda logam yang masuk ke dalam panel atau gardu distribusi dapat menyebabkan hubungan singkat antar penghantar listrik. Kondisi ini sering menjadi penyebab arc flash yang terjadi secara tiba-tiba tanpa tanda-tanda sebelumnya.
Dampak Arc Flash terhadap Keselamatan
1. Luka Bakar yang Cukup Parah
G&W Electric menjelaskan bahwa panas ekstrem yang dihasilkan arc flash mampu menyebabkan luka bakar tingkat tinggi hanya dalam waktu sepersekian detik. Luka dapat mengenai kulit, jaringan otot, bahkan organ dalam apabila pekerja berada terlalu dekat dengan sumber ledakan tanpa perlindungan yang memadai.
2. Gangguan Pernapasan
Arc flash menghasilkan asap, uap logam, dan partikel berbahaya yang dapat terhirup oleh pekerja. Paparan tersebut berpotensi menyebabkan iritasi saluran pernapasan, sesak napas, hingga gangguan paru-paru, terutama apabila kejadian berlangsung di ruang tertutup dengan ventilasi yang kurang baik.
3. Cedera Mata dan Telinga
Cahaya yang sangat terang dari busur listrik dapat merusak retina dan menyebabkan gangguan penglihatan sementara maupun permanen. Selain itu, ledakan akibat arc flash menghasilkan tekanan suara yang sangat tinggi sehingga dapat merusak gendang telinga dan menyebabkan gangguan pendengaran.
4. Henti Jantung, Menyebabkan Kematian
Pada kondisi tertentu, pekerja dapat mengalami sengatan listrik bersamaan dengan ledakan arc flash. Arus listrik yang mengalir melalui tubuh berpotensi mengganggu irama jantung hingga menyebabkan henti jantung mendadak. Risiko fatal ini menjadi alasan mengapa penerapan keselamatan kerja kelistrikan tidak boleh diabaikan.

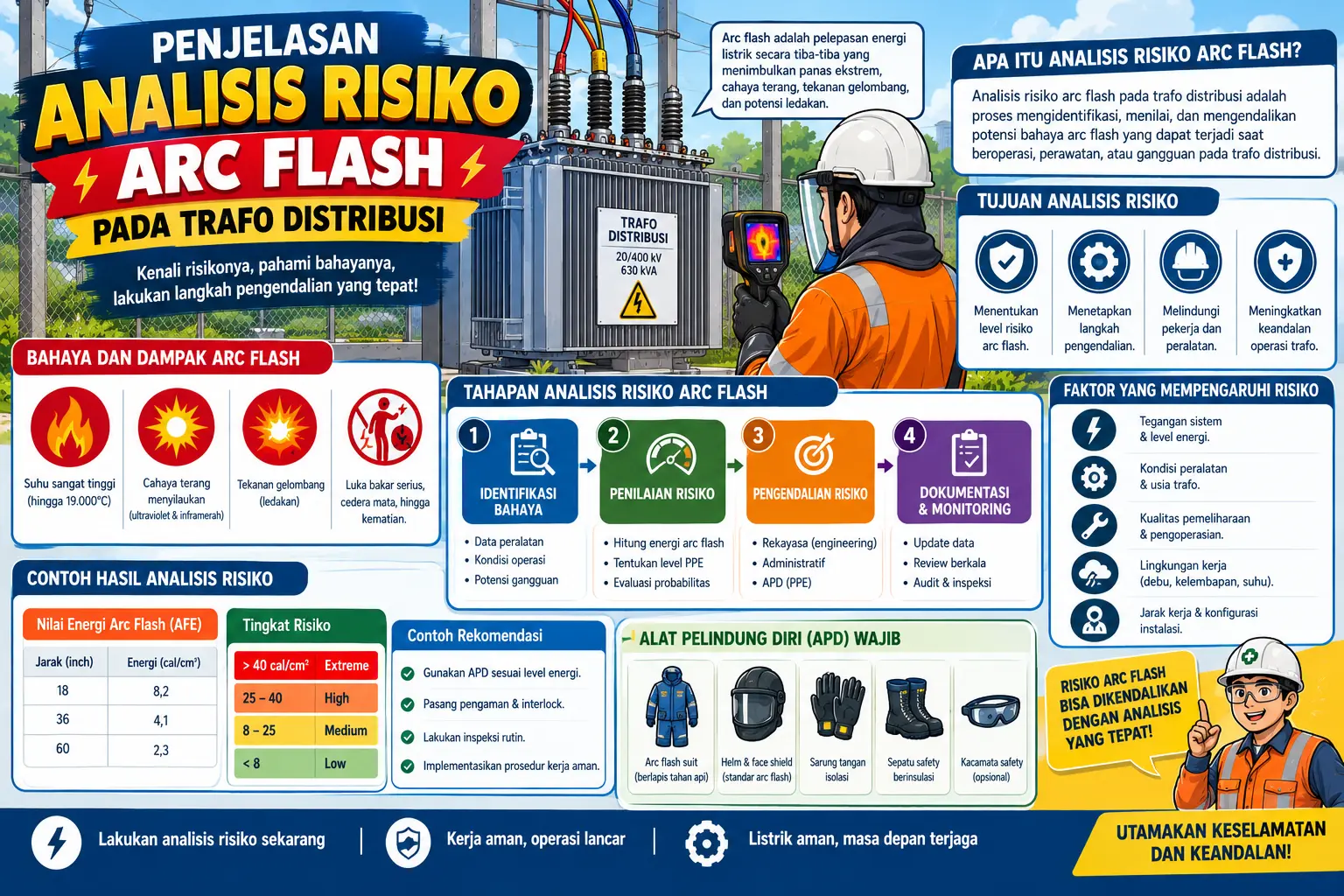

Metode Analisis Risiko Arc Flash
1. Survei Lapangan untuk Mengumpulkan Data
Tahapan pertama dalam analisis risiko arc flash adalah melakukan survei langsung ke lokasi instalasi. Data yang dikumpulkan meliputi kapasitas trafo, jenis panel listrik, panjang kabel, spesifikasi peralatan proteksi, konfigurasi sistem, hingga kondisi operasional. Data yang lengkap akan menghasilkan perhitungan risiko yang lebih akurat.
2. Melakukan Pemodelan Jaringan
Seluruh data lapangan kemudian dimasukkan ke dalam perangkat lunak analisis sistem tenaga untuk membangun model jaringan listrik. Pemodelan ini digunakan untuk mensimulasikan berbagai kondisi operasi maupun gangguan sehingga potensi arc flash dapat dianalisis secara menyeluruh.
3. Menganalisis Hubung Singkat dan Koordinasi Proteksi
Perhitungan arus hubung singkat dilakukan untuk mengetahui besarnya arus gangguan yang mungkin terjadi. Selanjutnya dilakukan evaluasi koordinasi perangkat proteksi seperti relay dan circuit breaker agar gangguan dapat diputus secepat mungkin. Semakin cepat sistem proteksi bekerja, semakin kecil energi yang dihasilkan.
4. Menghitung Arc Flash
Tahapan ini menghitung besarnya incident energy, jarak aman kerja (arc flash boundary), serta kategori APD yang harus digunakan oleh pekerja. Perhitungan biasanya mengacu pada standar internasional seperti IEEE 1584 dan NFPA 70E sehingga hasilnya dapat dijadikan acuan dalam penerapan sistem keselamatan kerja.
5. Penilaian dan Pengendalian Risiko
Setelah nilai risiko diperoleh, langkah berikutnya adalah menentukan strategi pengendalian. Pengendalian dapat berupa perbaikan sistem proteksi, penggantian komponen yang sudah usang, penerapan prosedur kerja aman, penggunaan APD yang sesuai, hingga pembatasan akses ke area berbahaya. Tujuannya adalah menurunkan tingkat risiko hingga berada pada batas yang dapat diterima.
6. Pemasangan Label Bahaya Busur Listrik
Hasil analisis risiko arc flash harus diterapkan dalam bentuk label bahaya pada setiap panel atau peralatan listrik yang relevan. Label tersebut memuat informasi mengenai energi insiden, jarak aman bekerja, tingkat APD yang wajib digunakan, serta peringatan bahaya bagi seluruh personel. Dengan adanya label yang jelas, pekerja dapat memahami tingkat risiko sebelum melakukan pekerjaan pada instalasi listrik.
Pentingnya Pelatihan dan Kepatuhan K3 Listrik
Standar NFPA 70E telah menjelaskan bahwa pekerjaan yang melibatkan pemasangan, inspeksi, pengoperasian, hingga pemeliharaan trafo distribusi maupun peralatan listrik lainnya wajib melakukan analisis risiko. Salah satu hal yang bisa memudahkan Anda melakukan analisis risiko arc flash adalah mengikuti pelatihan K3 listrik. Pelatihan ini akan membekali Anda terkait prosedur kerja aman, penggunaan APD sesuai kategori bahaya, penerapan lock out tag out (LOTO), serta langkah tanggap darurat apabila terjadi kecelakaan kelistrikan, hingga analisis risiko arc flash. Anda bisa mengikuti pelatihan K3 listrik di PT Mandiri Maha Daya dengan dukungan instruktur profesional di bidangnya. Berpengalaman lebih dari 9 tahun, PT Mandiri Maha Daya telah menyelesaikan 700+ batch dengan ribuan peserta.
Penutup
Pemakaian alat pelindung diri saja tidak cukup untuk bekerja dengan trafo distribusi listrik. Potensi risiko seperti arc flash akan tetap muncul kapan saja, bahkan secara tiba-tiba yang bisa membahayakan nyawa Anda dan rekan kerja. Untuk mencegah hal buruk terjadi, Anda perlu memahami prosedur keselamatan kerja sistem kelistrikan lebih mendalam. Solusi yang bisa Anda ambil adalah upgrade wawasan bidang kelistrikan dengan mengikuti pelatihan K3 listrik di PT Mandiri Maha Daya. Sebagai perusahaan jasa K3 yang ditunjuk resmi oleh Kemnaker RI, PT Mandiri Maha Daya berkomitmen memberikan pelatihan teori hingga praktik sesuai aturan yang berlaku, baik sesuai undang-undang, NFPA 7E, OSHA, hingga The Institute of Electrical and Electronics Engineers (IEEE). Jika tertarik, Anda bisa langsung menghubungi admin marketing kami!
